施工工事実績 2022.12.27

静岡市 業務用同時ツイン→個別machiマルチエアコンへの入れ替え工事 2022.12

静岡市 業務用同時ツイン→個別machiマルチエアコンへの入れ替え工事 2022.12

こちらの現場では古い古い業務用天カセ4方向エアコンエアコンを使用しておりました。機器が古く故障したので補修をしようとしましたが部品が生産終了となっており入れ替え工事になりました。

参考までに、ダイキンエラーコードです。

https://suruga-air.com/working/post-11352/

ダイキン エラーコード一覧表

エアコン工事写真 工事風景

室内機編

取り換え前の室内機 天カセ4方向エアコン1
取り換え前の室内機 天カセ4方向エアコン2
室内機 天カセ4方向エアコン 撤去後1
室内機 天カセ4方向エアコン 撤去後
室内機 天カセ4方向エアコン 取付後1
室内機 天カセ4方向エアコン 取付後2

室外機編

同時ツイン 業務用エアコン 室外機 撤去前
ダイキン製 個別マルチ 室外機取付完了後

リモコン編

業務用エアコン リモコン交換前
業務用エアコン リモコン交換後

取り付け費用 参考程度

詳細個数金額
冷媒ガス回収費115000
冷媒ガス破壊処分費18000
既存機器撤去費用(分解搬出)室外機130000
既存機器運搬処分費 室外機10000
既存機器撤去費用 室内機215000
新規室外機 運搬据え付け費215000
新規室内機 運搬据え付け費230000
冷媒配管溶接延長費(材工込)130000
ドレン配管変更やり直し費115000
連絡線 新規引き直し費120000
天井ボード開口  スペーサー取り付け費18000
リモコン交換作業費110000
真空引き 耐圧試験費(1日置)120000
試運転調整費110000
工事費合計236000円
工事費概算

その他、機器代金や付属部品代金が発生しております。

あくまでも目安としてお考えください。現場の状況により金額は変動します。

導入機器詳細

machiマルチ TOP画像

個室や小部屋が増えつつある、
ニューノーマル時代の小容量個別空調ニーズに対応。

空調更新に最適なmachiマルチ

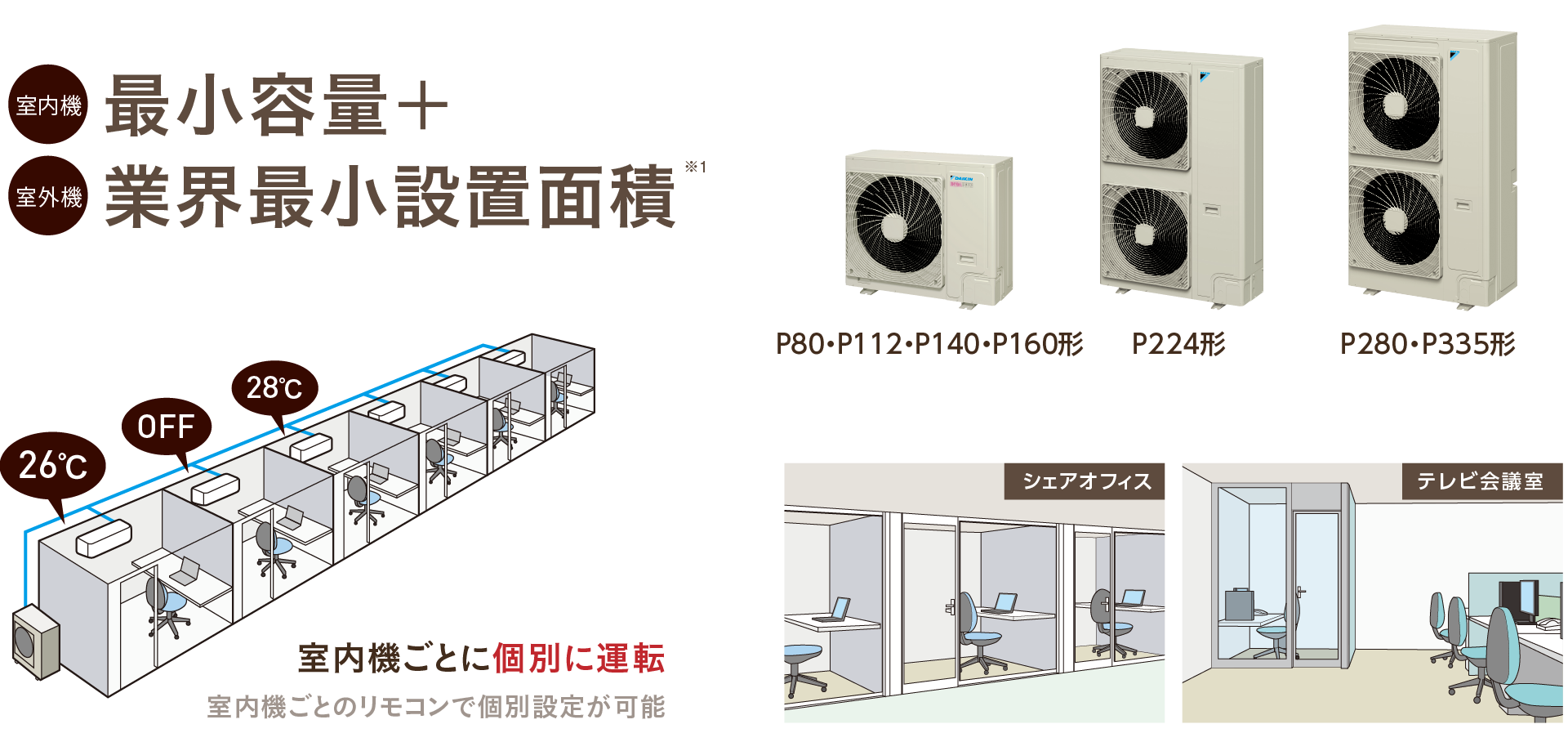

室内機、最小容。室外機、業界最小設置面積※1。量室内機ごとに個別に運転。室内機ごとのリモコンで個別設定が可能
machiマルチ 機器図 概要図

室内機

多彩な室内機の組合せにより、様々な設置環境に対応

■室内機の種類が豊富

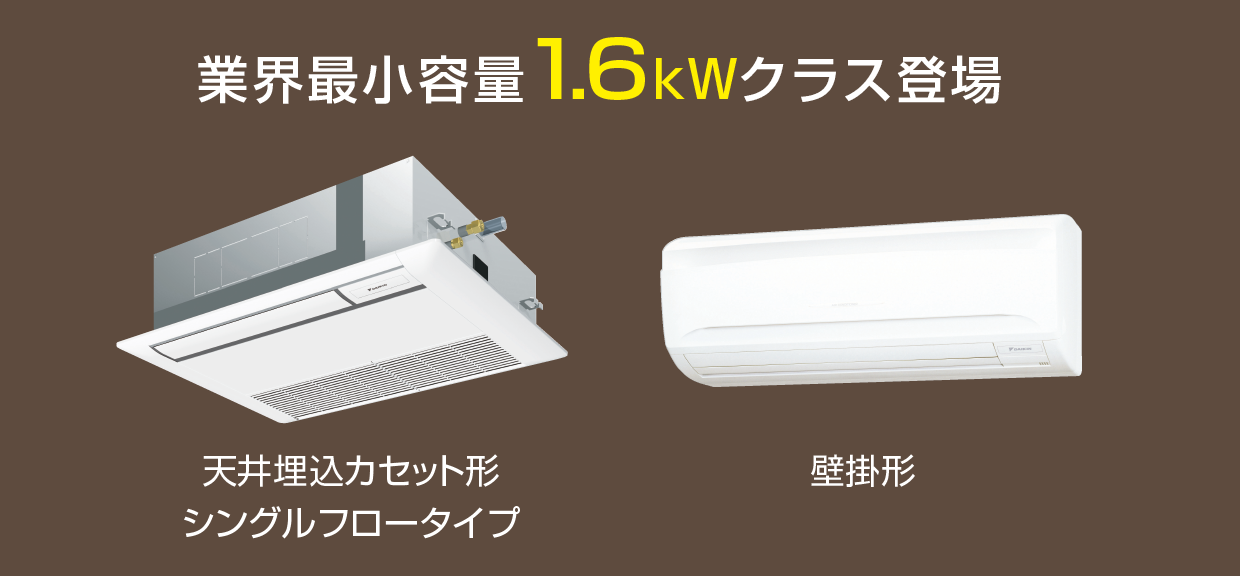

業界最小容量1.6kWクラス登場。天井埋込カセット形シングルフロータイプ、壁掛形

小部屋での消費電力量最大50%削減

【想定条件】

  • 負荷条件/
    10m2小部屋1部屋、冷房JIS標準条件、設定温度25℃
  • 想定システム/
    (従来機)室内機 FXYKP22CB×8台接続、1台運転 室外機 RXTP160DA×1台
    (新機種)室内機 FXYKP16CAS×8台接続、1台運転 室外機 RXTP160FA ×1台

●シングルフロータイプ1.6Wクラス、壁掛形1.6・2.2kWクラスはP80・112・P140・P160形室外機にのみ接続可能です。

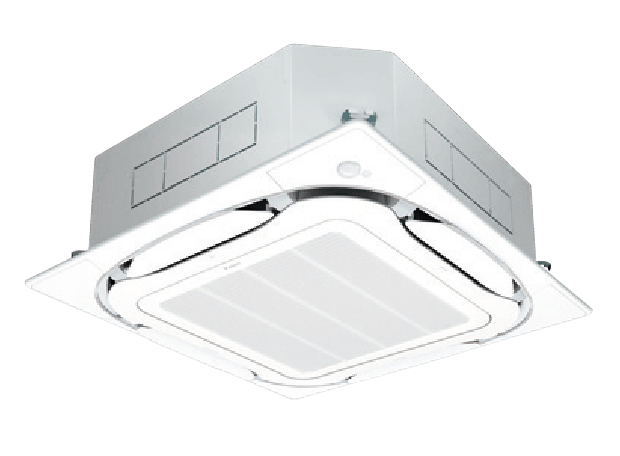

天井埋込カセット形

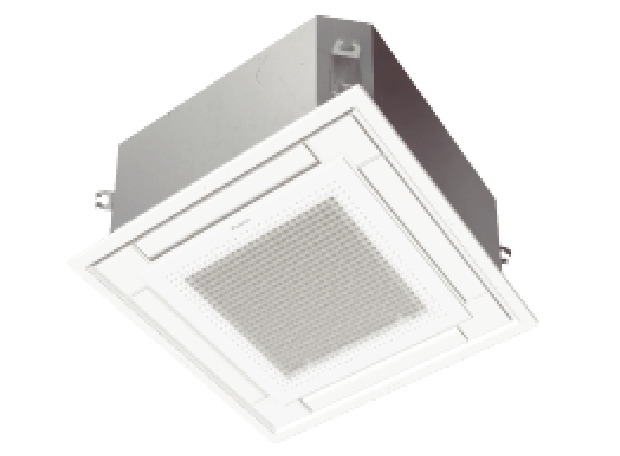

コンパクトマルチフロータイプ
スクエアカセット

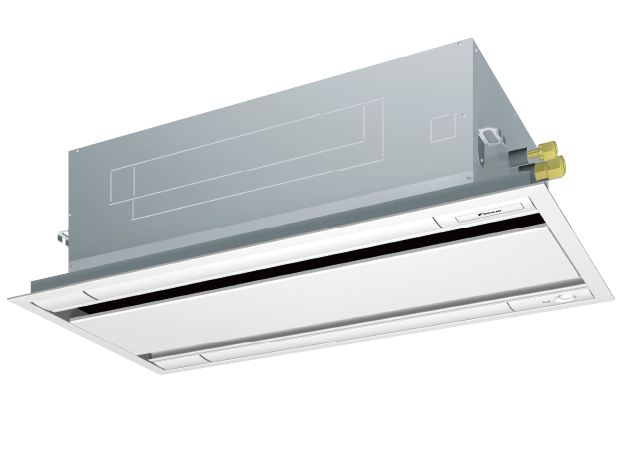

天井埋込カセット形
ダブルフロータイプ

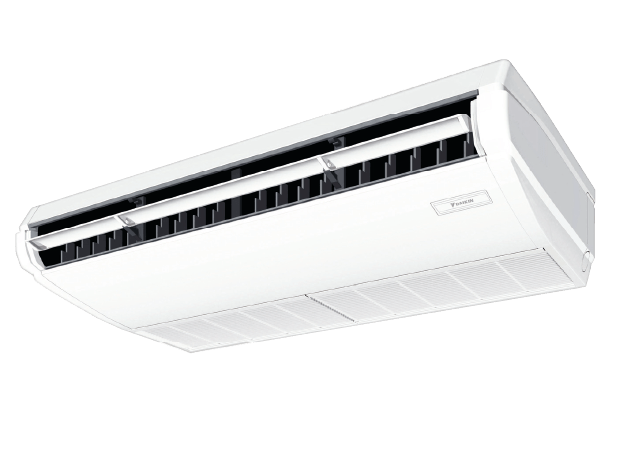

天井吊形

天井ビルトイン形

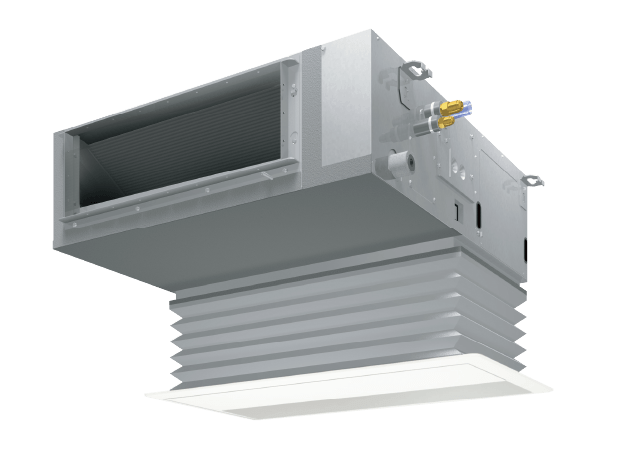

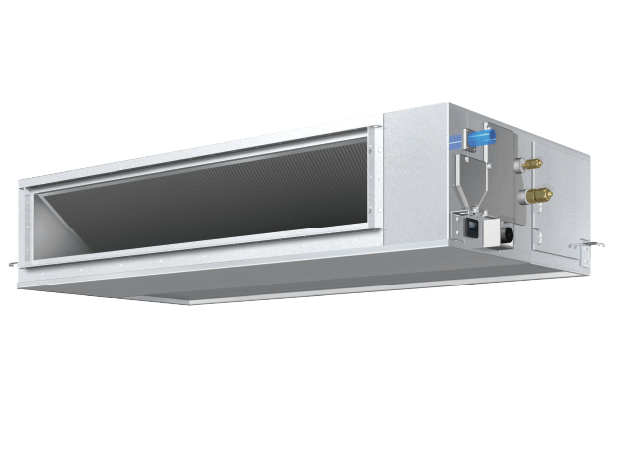

天井埋込ダクト形

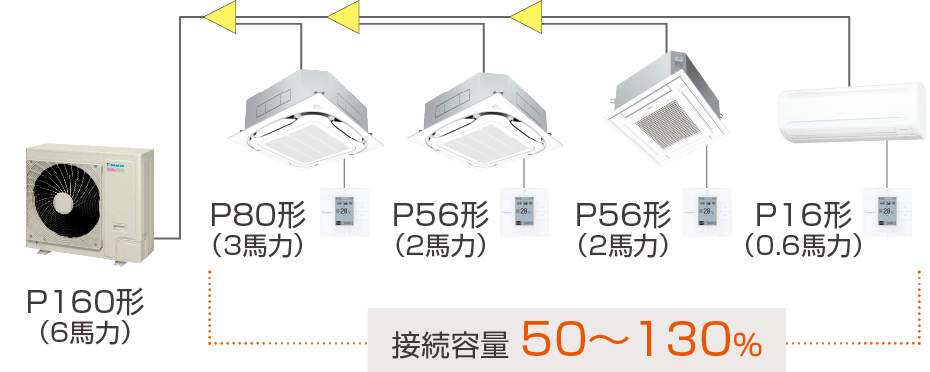

■室内機の組合せが多彩

異タイプ・異容量の組合せが可能

※室内機の合計容量がシステム容量比100%を超える場合、室内機が定格能力を多少下回る場合がありますのでご注意ください。

【室内機接続台数・容量】

室外機室内機
接続台数接続容量
P80形1〜6台70〜130%
P112形1~8台50~130%
P140形1~10台
P160形1~11台

※P80形において、P71形の床置形ヒータ付室内機のみの接続の場合は2台まで可能です。詳しくはダイキン担当営業までお問い合わせください。

室外機室内機
接続台数接続容量
P224形1~13台70~130%
P280形1~16台
P335形1~19台

■冷媒漏えい検知NEW

(P80〜P160形に適用)

フロン排出抑制法

簡易点検を自動化

室外機にIoT端末を取付けるだけで冷媒漏れを毎日監視・記録。
万が一の漏えい時はメールでお知らせ。

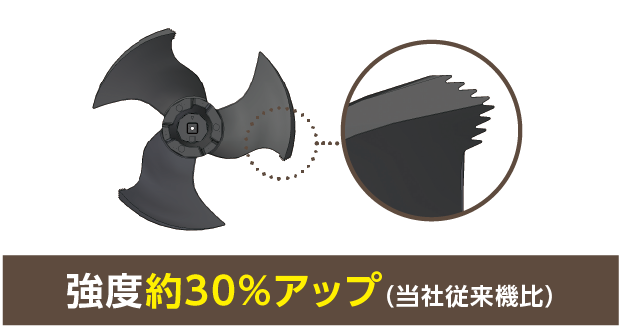

■室外機ファンの耐力を強化

独自のセレーション形状(ギザギザ状)で静音性を維持したまま、
強度向上。

(P80〜P160形に適用)

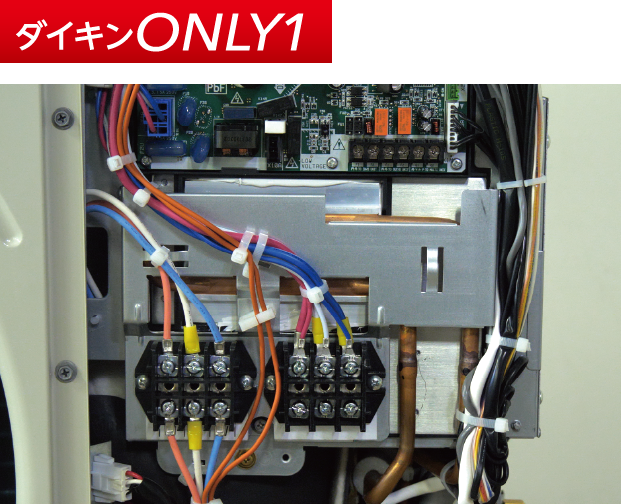

■高外気温に配慮

プリント基板の冷却には、
冷媒冷却方式採用。


■低外気温にも対応

外気温−20℃まで運転可能。

●寒冷地向け「スゴ暖machiマルチ」シリーズもご用意しています。


室外機

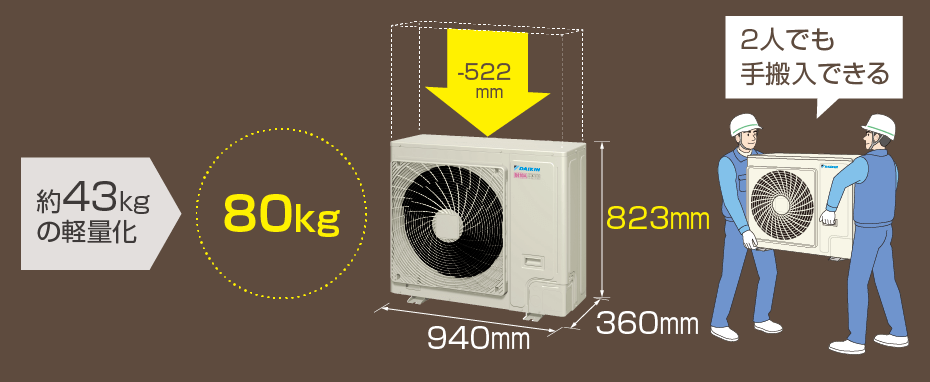

小型・軽量化により、室外機の搬入性・設置自由度がさらに向上


業界最小設置面積!※1

小型マルチエアコンが、さらに進化して搬入性・設置自由度が向上

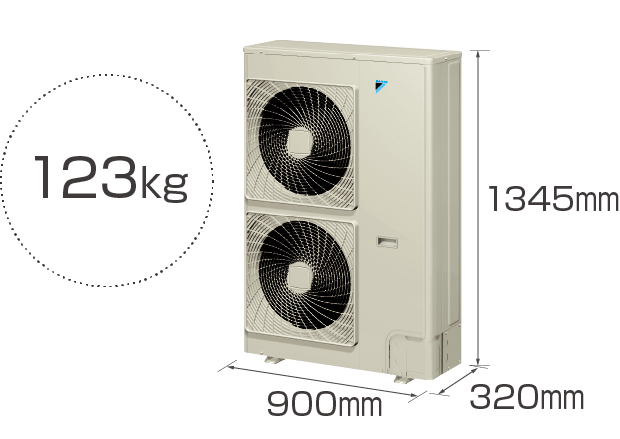

従来機4~6馬力

RXTP112~160DA

新機種3~6馬力

RXTP80F、RXTP112〜160FA※1.当社調べ2022年4月1日時点。店舗・オフィス用マルチエアコンにおいて。

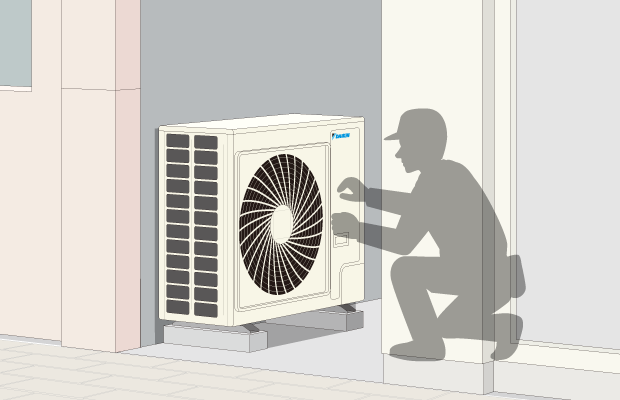

■細い路地でも

奥行を取らないスリムな設計だから、メンテナンススペースを確保できます。

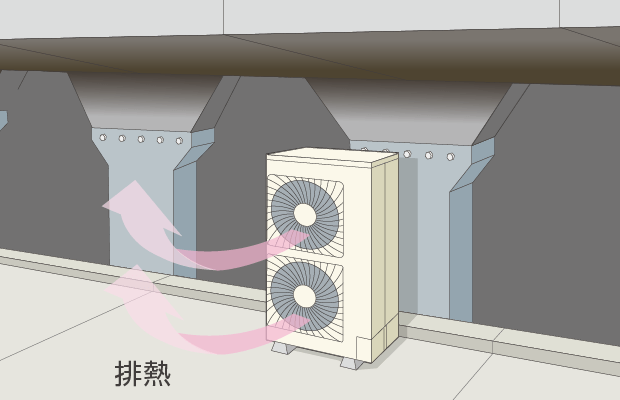

■天井高さに制限のある所でも

天井高さに影響されずに排熱できる横吹き形。設置範囲も広がります。

■ビルの各階設置にも対応

高静圧モード(現地設定)

各階設置や前面がルーバーで覆われるなど、高い機外静圧が求められる据付条件に対応します。

〔P80〜P160形に適用〕

機外静圧35Paまで対応

■更新時の既設配管流用可能

  • 既設機が同時運転マルチ、個別運転マルチいずれでも可能
  • 既設配管長50mまで洗浄レス

※machiマルチは、チャージレス仕様ではありません。

v

総延長300m
最遠配管長90m
分岐後の許容長さ40m
室内機~室外機
高低差
室外機が上50m(既設配管流用時 30m)
室外機が下40m(既設配管流用時 30m)
室内機~室内機 高低差15m

直感的な操作を実現

用途・ユーザーに合わせて選べる4つのモード

標準モード

使用頻度の多い項目のみを表示。(工場出荷時)

詳細モード

温度設定・風量風向など全ての項目を表示。

かんたんモード

最低限の機能だけを表示。

ホテル向けモード

多言語表示の他、華氏での温度設定など外国人の利便性を向上。


使う人に合わせた画面のカスタマイズが可能

選べる4つの言語

(英語表示例)



日本語のほか、利用頻度の高い英語、中国語とピクトグラム(絵文字)の4つが選べます。

メニュー画面の
表示項目が変更できる



「詳細表示」ではすべてのメニュー(最大44項目)、「標準表示」ではよく使うメニューのみ(最大15項目)を表示。メニュー項目を表示しないようにも設定できます。

画面の表示内容が
選択できる



上記画面の赤枠内に、任意の項目を表示できるのが「お好み表示」。9項目の中から最大2項目が選べます。(標準モードの場合は最大1項目)


例えばこんなシーンでこんな使い方!

たとえば店舗で

「リモコンに細かい機能はあるみたいだけど、表示するのはよく使う機能だけで十分」

■ 使用頻度の多い項目にしぼって表示、操作が可能
■ 余計な機能をそぎ落として、シンプル操作

たとえば宿泊施設で

「画面もボタンも日本語で書いてあるから操作できない...」

■ 宿泊されるお客様自身でも簡単に言語選択可能
■ 言語は日本語、英語、中国語、ピクトグラム(絵文字)から選択

たとえば介護施設で

「文字が小さくて見にくい」
「リモコンの設定を変更してしまいそうで怖い...」

■ 設定温度、運転モードのみを大きく表示
■ メニューは表示をしないので、誤って設定変更する心配もなし※かんたんモードでは自動的にメニュー表示がなしになります。

0.5℃単位の温度設定

0.5℃刻みで、よりキメ細かな温度設定が可能となります。

キーロック機能

ボタン長押しでリモコン操作をロック/解除。誤接触により誤動作防止に有効です。
また、メニューから行えるパスワード付キーロックで全操作の無効、運転停止操作のみ有効などの設定も可能です。※パスワード付きのキーロック機能は標準モードと詳細モードでのみ有効。かんたんモードやホテル向けモードでは行えません。

華氏温度(°F)設定

ホテルモード時には華氏表示による温度設定も選択できます。※華氏表示の場合、1°F単位の温度設定となります。

空気質みまもりNEW

熱中症リスクや換気のタイミングをメッセージとバックライトで お知らせ。

設定温度の上げ過ぎ・下げ過ぎのムダをなくす

一時的に設定温度を変更後、つい元の温度に戻し忘れて効かせ過ぎのムダが発生して困る…

設定温度オート復帰 (自動復帰)

年間約13%省エネ ※1

一時的に設定温度を変えても、一定時間後には元の設定温度に自動で戻り、効かせ過ぎのムダを防ぎます。

下記2条件で9時間(8:00〜17:00)運転した場合の比較

  • 設定温度25℃
  • 復帰温度28℃、朝と昼に復帰時間30分で25℃に設定

たとえば・・・

  • 飲食店舗でランチタイムの混雑時に一時的に設定温度を毎日下げている
  • 事務所に外回りから帰ってきた人が設定温度を下げてしまう など

リモコンによる設定方法「設定温度自動復帰」選択 ▶ 「冷房時設定/暖房時設定」選択 ▶「条件設定」選択 ▶ 「復帰時間・復帰温度」選択


人がいない時のムダが気になる…

設定温度上下リミット(範囲制限)

年間約15%省エネ ※1

設定温度の上限・下限制限が可能です。不特定多数の人がリモコンを操作できる場合、冷房時の下限、暖房時の上限制限ができるので安心です。

下記2条件で9時間(8:00〜17:00)運転した場合の比較

  • 設定温度25℃
  • 冷房時下限温度を28℃に設定

リモコンによる設定方法「設定温度範囲制限」選択 ▶「条件設定」選択 ▶「冷房時・暖房時の上限・下限温度」選択※1SSRC160BYにおいて、外気温35℃DBの場合。使用環境などによっては設定しても消費電力が下がらない場合があります。

スマートフォンで簡単現地設定

専用アプリをインストールしたスマートフォンをかざすだけで、画面表示や現地設定を簡単に設定可能。

主な設定項目

時計設定/スケジュールタイマー/言語切換/リモコン名称(場所表示)/連絡先名称/現地設定/集中アドレス設定

画面のカスタマイズ内容に関しましては、業務用リモコンサイトをご覧ください。

Android端末に加えて、iPhoneでも対応可能になりました。●対応OSAndroid バージョン10.0、11.0、12.0 iOS バージョン15●推奨機種Sony製 Xperia1 Ⅱ、Xperia 1、XperiaXZ2、 Apple製 iPhone8、iPhoneSE(第2世代)、iPhone13※iPhoneにはワイヤードリモコン BRC1G4のみ対応。BRC1G3(2021年度モデル)以前のリモコンは対応していません。注)専用アプリは当社指定の販売店のみ使用可能です。詳細は当社営業窓口にご相談ください。

シックな室内にもなじむブラックモデルもご用意

シックなインテリアにも、フィットします。

BRC1G4K

エアコンの設置台数が多い場合には省ナビフロアリモコンがおすすめ

複数の室内機を1つのリモコンで簡単に操作できます。

リモコンが多すぎてどれを操作していいかわからない!

省ナビフロアリモコンなら
最大8グループの室内機を1つのリモコンで操作!

https://www.ac.daikin.co.jp/shopoffice/products/machi_multi

daikin  machiマルチ公式ページ
