三菱重工 業務用エアコン天井カセット4方向 8馬力 個別ダブルツイン2023年製

三菱重工業務用エアコン天井カセット4方向 8馬力個別ダブルツイン2023年製

<strong>三菱重工業務用エアコン</strong><strong>天井カセット4方向 8馬力個別ダブルツイン</strong>2023年製

形状	224型（8馬力）
型番	FDTVP2244HDS5LB-osouji-k
メーカー価格	3,403,400 円
販売価格	732,115円
備考	標準省エネ三相200V ワイヤードハイパーVSX メーカー三菱重工シリーズハイパーVSX 型番 FDTVP2244HDS5LB-osouji-k 電源タイプ三相200V リモコンタイプワイヤードリモコン形状天井埋込カセット形4方向能力(馬力) 8馬力　P224 セット内容室内機：FDTP565LXB x 4 室外機：FDCVP2244HSX x 1 パネル：T-PSCLS-5BW x 4 リモコン：RC-DX3C x 4 分岐管：DIS-180-1G x 1 分岐管：DIS-22-1G x 2

天井埋込形4方向吹出し FDT

全機種2015年省エネ基準クリア

風を直接当てずに、部屋全体に心地よい気流をつくるAirFlex。
リモコン操作で簡単に冷・暖房時のドラフト感（寒い・熱い）を回避。

ダイレクトスーパーリンク対応
風を直接、身体に当てないAirFlex
人感センサが快適と省エネを実現
豊富な機能、カラーから選べるパネル

風を直接、身体に当てないAirFlex＜エアフレックス＞

業界初*︕吹出し風が直接、体にあたって不快感を覚える現象を回避

吹出し口毎にAirFlexを「設定する」「設定しない」の選択が可能です。

主に冷房運転時に吹出し風が直接身体にあたり、「寒い」と感じることを防ぐことができる機能です。
暖房時の熱い吹出し風が身体に届かないようにすることもできます。

店舗・オフィス用天井埋込形4方向吹出しタイプでリモコンの操作によって開閉可能な機能。（2016年5⽉現在︓当社調べ）

Ecoタッチリモコン（RC-DX3C）を操作するだけでAirFlexをパネル内に収納することができます。エアコン停止時も、AirFlexが収納され、美観も保持します。

ミストシャワーのような、涼やかな心地よさ。

AirFlexは、空間全体を心地よい涼感で満たします。
「暑がりな方」「寒がりな方」すべての方に、“風を直接当てない”快適な空間を提供いたします。

冷風に敏感な方におすすめ︕

エアフレックスなら「寒い︕と感じない」涼やかで快適な空間を創造します。外観が気になる方も、エアフレックスならわざわざ風よけをつける必要はありません。エアコン停止時はエアフレックスが収納され、美観も保持︕

エアフレックスは吹き出し口毎に「設定する」「設定しない」の選択が可能︕

涼しい風がほしい場合は、フリーフローでダイレクトに冷風を。冷えすぎが気になる方には、エアフレックスで風が直接身体に届かないようにすることができます。

業界初︕「ドラフト感防止」機能︕ エアフレックスは冷房だけでなく、暖房時にも大活躍

熱い暖気が直接届くことに不快を感じる方も多いはず。エアフレックスが解決します。

AirFlexの動きを、わかりやすく動画で解説︕

風を直接、身体に当てない心地よい気流を創るエアフレックス。
リモコン操作で冷・暖房時のドラフト感（寒い︕暑い︕）を瞬時に回避。
室内ユニットから出た風の行方を的確にアシストします。

実験

人の顔付近に風が当たりやすい「直接風」と風が当たりにくい「間接風」の2種類の風向設定を、AirFlexを用いて切り替えて実験

快適感

快・不快の回答- 間接風の方が顔の表⾯温度が⾼く（温熱環境）、体感温度・快適感が⾼く（主観評価）、心理時間が⻑い= 負の感情を抑制する（心理応答）

ガンマ波

左前頭部ガンマ波- 「冷房時の快適さと、ガンマ波とベータ波の振幅の低下」を初めて明確に関連付けることができた（図はガンマ波の振幅）

自動でお掃除、お掃除ラクリーナパネル

お掃除メカ機構を、徹底的にブラッシュアップ。”施工性、メンテナンス性、信頼性”の⾶躍的な向上を実現しました。

フィルタを自動でお掃除

快適性維持

冷房・暖房能⼒低下の防止

省エネ性向上

消費電⼒上昇の抑制

メンテナンスコスト削減

機械故障要因の排除

①ごみ捨てタイミングをお知らせ

ダストボックスに捕集したフィルタごみの捨てる時期をLEDでお知らせ。

②グリル昇降最題4.0m

リモコンを操作するだけでダストボックスが手元まで降下。最第大4.0mまで、10cmから設定が可能です。
ブラシ移動の速さ、お掃除回数をリモコンから設定できます。

③ダストボックスの引き出し

ダストボックスを引き出し、たまったゴミを捨てるだけ。

施工性、メンテナンス性

①お掃除運転：最短約8分に短縮

ブラシメカシャフトをスパイラル形状に設計変更。お掃除運転時間が最短で約8分に短縮。

②ブラシのメンテナンス性も向上

お掃除ラクリーナのグリルを降ろすと、ブラシ部へ簡単にアクセス可能に。

③取付け時の工数を大幅改善

配線経路の⾒直しとコネクタ数の削減で、施工性とメンテナンス性を大幅に改善。さらに、お掃除メカの仮止めストッパー機能を⼀新し、取付けがより簡単に。

信頼性

④セットミスを、確実に防止

吸込グリルとダストボックスの構造変更による、セットミスの防止で信頼性を向上。

お掃除ラクリーナパネル/据え付け上の注意事項

次の場所への設置は避けてください。故障の原因になります。

油煙が発生する作業場
粉が浮遊する作業場
タバコの煙が多いところ
水蒸気の発生、湿気の多いところ
化粧品・特殊なスプレーを使用するところ
細かなホコリが多いところ
温度の制御が重要なところ

エアコン運転中に清掃運転を開始すると、Lo・風向制御停止となります。
24時間運転等のところでは、自動清掃中の運転状態(能⼒低下)が変わります。

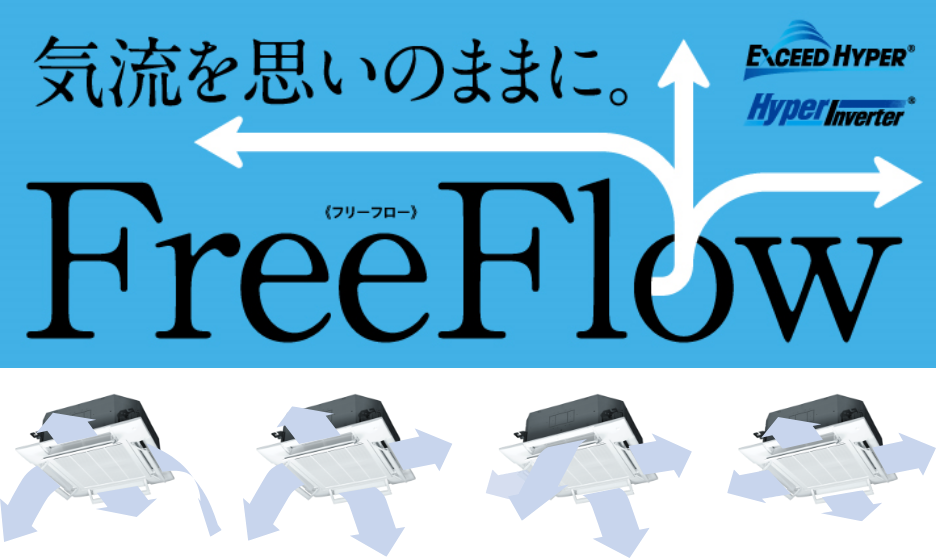

FreeFlow 気流を思いのままに。

画像はFDT（天井埋込形4方向吹出し）です

風を操り、快適性を極める4方向独立フラップ制御

4方向+⾓度も自由に選択︕
吹出口の形状最適化により、気流到達性を改善し、⼗分な風速を確保するとともに、それぞれの吹出気流を自在にコントロールできます。
設置後でも用途に合わせて、希望の吹出⾓度に設定できるので設置自由度も向上します。

気流（かぜ）を操る。「元祖」快適空間つくり。

FDTなら、4つの吹出し口毎の設定が自由自在。
風を操り、快適性を究める、FDTの4方向独⽴ルーバ制御。

ご提案／某コンビニ店舗の場合

店舗内の機能に沿って最適な風を届けるフリーフロー。フリーフローは、こんなに活躍します︕

こんな運転も「送風サーモ運転」

快適性・省エネ性〜冷房や暖房を必要としない「中間期」に〜

吸込サーモセンサとリモコンサーモセンサの検知温度差が大きくなった場合に送風運転を自動で行います。
送風運転により、居室内の空気を循環させて塵ゴミを除去する空気清浄効果も発揮します。

Sensor 人感センサが省エネ・快適を目配り

人の有無と活動量をセンサで検知。空間の状況に合わせて、自動で判断。「省エネ運転」or 「快適運転」

人感センサの動き︓「パワーコントロール+ オートオフ」制御

パワーコントロール

「省エネ性」重視の運転へ

【設定温度】に対し最大+3°C（0.5℃刻み）のパワーコントロール

「快適性」重視の運転へ

【設定温度】に対し最大-3°C（0.5℃刻み）のパワーコントロール

「省エネ性」重視の運転へ

【設定温度】に対し最大+3°C（0.5℃刻み）のパワーコントロール

オートオフ/スタンバイ

「運転待機」開始運転を⼀時停止へ

待機時間は1〜50時間の間で設定可能（1時間刻み、初期値12時間）。待機時間中は人が戻ると運転を再開します

オートオフ/ストップ

「全停止」運転をストップ

下記は冷房運転の場合です

人感センサの制御と運転モード

パワーコントロールは、リモコン設定温度に対し最大±3℃の範囲で制御します。（0.5℃刻み）
オートオフは、1時間継続して人の在室を感知しなかった場合に、待機状態（停止）になります。待機状態になってから、設定時間（1〜50時間）
継続して人の在室が感知されなかった場合に、STOP（全停止）します。
※天井の⾼さが⾼い場合（4m以上）、人を検知しにくくなる場合があります。※人の動作が⼩さい場合、人を検知できない場合があります。

4つの選べるパネルスタイル、5つの機能、3つのカラー

お掃除ラクリーナパネル	自動フィルタ清掃お掃除ラクリーナ	1.部屋の空間に浮遊する細かな塵ゴミを自動で捕集。 2.ダストボックスに捕集したフィルタごみの捨てる時期をLEDでお知らせ。 3.リモコンを操作するだけでダストボックスが手元まで降下。 4.ダストボックスに溜まったゴミを捨てるだけ。
ラクリーナパネル	自動昇降ラクリーナ	グリルが自動昇降するラクリーナパネルは脚立なしでフィルタ掃除や洗浄が手間なく簡単に行えます。自由に昇降長さを設定できます。しかも最大昇降長は「4ｍ」。高天井にも余裕で対応します
エアフレックスパネル	ドラフト感防止機能 AirFlex＜エアフレックス＞	吹出し口毎にAirFlexを「設定する」「設定しない」が選択できます。主に冷房運転時に吹出し風が直接身体に当たり、「寒い」と感じることを防ぐことができる機能です。しかもecoタッチリモコン（RC-DX3C）を操作するだけでAirFlexをパネル内に収納することができます。
省エネ＆快適運転人感センサ	パネルコーナーリッド部に装備した人感センサが居室の人の有無と活動量検知して快適性と省エネ性を向上させます。冷房運転の場合、人が少ないと設定温度を最大+2℃調整し、人が多いと最大-2℃調整します。人がいなくなると、運転を一旦停止します。
標準パネル	標準整備フリーフロー	吹出し口の形状最適化により、気流到達性を改善して、十分な風速を確保しました。それぞれの吹出し方向を自在にコントロールできます。設置後でも用途に合わせて、希望の吹出角度に設定できるので設置自由度も向上します。（フリーフロー機能はFDT用パネルの全てに搭載しています。）
